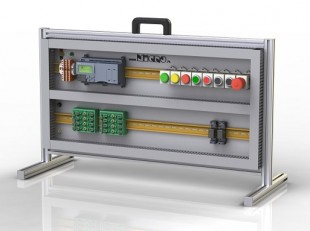

Pracownia egzaminacyjna - zestaw egzaminacyjny ze stołem laboratoryjnym:
Płyta montażowa egzaminacyjna pozioma z profili aluminiowych rowkowanych, wymiary: 1000 mm x 800 mm, z rowkami montażowymi T8, z 4 uchwytami transportowymi – 1 szt.
Przekaźnik – cewka 24 V DC, 4 zestyki przełączne, sygnalizacja zadziałania, przycisk testujący, montaż w gnieździe wtykowym – 2 szt.
Przekaźnik czasowy wielofunkcyjny, napięcie znamionowe 24 V DC – 2 szt.
Lampka sygnalizacyjna – napięcie znamionowe 24 V DC, montaż na szynie TH-35, kolor czerwony, oznaczenia zacisków: X1, X2 – 1 szt.
Lampka sygnalizacyjna – napięcie znamionowe 24 V DC, montaż na szynie TH-35, kolor żółty, oznaczenia zacisków: X1, X2 – 1 szt.
Lampka sygnalizacyjna – napięcie znamionowe 24 V DC, montaż na szynie TH-35, kolor zielony, oznaczenia zacisków: X1, X2 – 1 szt.
Przycisk sterowniczy – zestyk NO, monostabilny, wciskany, montowany na szynie TH-35, oznaczenia zacisków: 3, 4 – 2 szt.
Przycisk sterowniczy – zestyk NC, monostabilny, wciskany, montowany na szynie TH-35, oznaczenia zacisków: 1, 2 – 2 szt.
Przycisk sterowniczy – zestyk NO, bistabilny, wciskany, montowany na szynie TH-35, oznaczenia zacisków: 3, 4 – 2 szt.
Przycisk sterowniczy – zestyk NC, bistabilny, wciskany, montowany na szynie TH-35, oznaczenia zacisków: 1, 2 – 2 szt.
Czujnik zbliżeniowy indukcyjny – napięcie zasilania 24 V DC, PNP NO, 3-przewodowy, przewód 1,5 m, cylindryczny gwintowany, z dwiema nakrętkami, nominalna strefa działania 2 mm – 1 szt.
Czujnik zbliżeniowy pojemnościowy – napięcie zasilania 24 V DC, PNP NO, 3-przewodowy, przewód 1,5 m, cylindryczny gwintowany, z dwiema nakrętkami, nominalna strefa działania 2 mm – 1 szt.
Czujnik optyczny odbiciowy – osiowy, napięcie zasilania 24 V DC, PNP NO, 3-przewodowy, przewód 1,5 m, cylindryczny gwintowany, z dwiema nakrętkami, nominalna strefa czułości 60 mm – 1 szt.
Czujnik optyczny refleksyjny – osiowy, napięcie zasilania 24 V DC, PNP NO, 3-przewodowy, przewód 1,5 m, cylindryczny gwintowany, z dwiema nakrętkami, zasięg działania 600 mm, z reflektorem lub lustrem – 1 szt.
Czujnik ultradźwiękowy prosty – obudowa cylindryczna IP67, wyjście PNP NO, zasilanie 20-30 V DC, strefa zadziałania do 300 mm, z przewodem 1,5 m – 1 szt.
Wspornik montażowy do czujników kątowy, możliwość łatwego przykręcenia do płyty rowkowanej, dopasowywany do czujników – 5 szt.
Łącznik krańcowy elektryczny – sterowany dźwignią z rolką, zestyki 1 NO i 1 NC, możliwość przykręcenia do płyty, z przewodem 1,5 m zakończonym tulejkami zaciskowymi – 2 szt.
Elektryczny siłownik liniowy – napięcie zasilania 24 V DC, max. prąd 2,5 A, wysuw 300 mm, posiadający zabezpieczenie w postaci wbudowanych wyłączników krańcowych, z przewodami przyłączeniowymi o długości 1,5 m zakończonymi tulejkami zaciskowymi – 1 szt.
Zasilacz 24 V DC, 9A, montaż na szynie TH-35 – 1 szt.
Przetwornik ciśnienia – zakres ciśnienia 0÷10 bar, 2-przewodowe wyjście prądowe 4÷20 mA, zasilanie 24 V DC, z przewodem zakończonym tulejkami zaciskowymi 1,5 m – 1 szt.
Manometr – zakres ciśnienia 0÷10 bar, podziałka co 0,2 bar, klasa dokładności 2,5, przyłącze gwintowe – 1 szt.
Złączka prosta z gwintem zewnętrznym dla przewodu pneumatycznego 6 mm, z gwintem zewnętrznym odpowiednim do dostarczanych elementów – 30 szt.
Złączka prosta z gwintem zewnętrznym dla przewodu pneumatycznego 4 mm, z gwintem zewnętrznym odpowiednim do dostarczanych elementów – 30 szt.
Trójnik pneumatyczny typu T, dla przewodu pneumatycznego 6 mm – 5 szt.
Trójnik pneumatyczny typu T, dla przewodu pneumatycznego 4 mm – 5 szt.
Czwórnik pneumatyczny dla przewodu pneumatycznego 6 mm – 2 szt.
Czwórnik pneumatyczny dla przewodu pneumatycznego 4 mm – 2 szt.
Siłownik pneumatyczny jednostronnego działania pchający ze sprężyną zwrotną, z magnetyczną sygnalizacją położenia tłoka, tłoczysko z gwintem zewnętrznym, możliwość przymocowania do płyty, średnica tłoka 15-25 mm, skok 50 mm, ciśnienie pracy 1÷9 bar – 1 szt.
Siłownik pneumatyczny jednostronnego działania, ciśnienie pracy 1÷9 bar – 1 szt.
Pneumatyczny elektrozawór rozdzielający 5/2 bistabilny, sterowany dwiema cewkami 24 V DC, armatura pneumatyczna, uchwyt montażowy do płyty rowkowanej – 1 szt.
Pneumatyczny elektrozawór rozdzielający 5/2 monostabilny, sterowany cewką 24 V DC, armatura pneumatyczna, uchwyt montażowy do płyty rowkowanej – 1 szt.
Pneumatyczny elektrozawór rozdzielający 5/3 monostabilny, sterowany dwiema cewkami 24 V DC, położenie spoczynkowe wymuszane dwiema sprężynami, uchwyt montażowy do płyty rowkowanej, armatura pneumatyczna – 1 szt.
Pneumatyczny elektrozawór rozdzielający 3/2 monostabilny NC, sterowany cewką 24 V DC i sprężyną, uchwyt montażowy do płyty rowkowanej, armatura pneumatyczna – 1 szt.
Pneumatyczny elektrozawór rozdzielający 3/2 monostabilny NO, sterowany cewką 24 V DC i sprężyną, uchwyt montażowy do płyty rowkowanej, armatura pneumatyczna – 1 szt.
Zawór dławiąco-zwrotny – ciśnienie robocze 0÷10 bar, montowany na przewodzie 6 mm, pokrętło regulacyjne – 2 szt.
Zawór dławiąco-zwrotny – ciśnienie robocze 0÷10 bar, montowany na przewodzie 4 mm, pokrętło regulacyjne – 2 szt.
Kontaktronowy czujnik położenia tłoka – zestyk NO, 2-przewodowy, z przewodem 1,5 m, odpowiedni do siłownika – 2 szt.
Kontaktronowy czujnik położenia tłoka – zestyk NC, dwuprzewodowy, z przewodem 1,5 m, oznaczenia wyprowadzeń 1, 2, odpowiedni do siłownika – 1 szt.
Półprzewodnikowy czujnik położenia tłoka – napięcie zasilania 24 V DC, PNP NO, z przewodem 1,5 m, oznaczenia wyprowadzeń: BU, BN, BK, odpowiedni do siłownika – 2 szt.
Pirometr optyczny – min. zakres pomiarowy od -50°C do 150°C, zasilanie bateryjne – 1 szt.
Tachometr laserowy – z interfejsem USB i dedykowanym oprogramowaniem komputerowym, zakres prędkości od 10 do min. 3000 obr./min, przenośny, optymalna odległość pomiaru 50÷200 mm
