sterownik PLC S7-1200 z panelem HMI - TR-654154
Sterownik PLC S7-1200 z panelem HMI

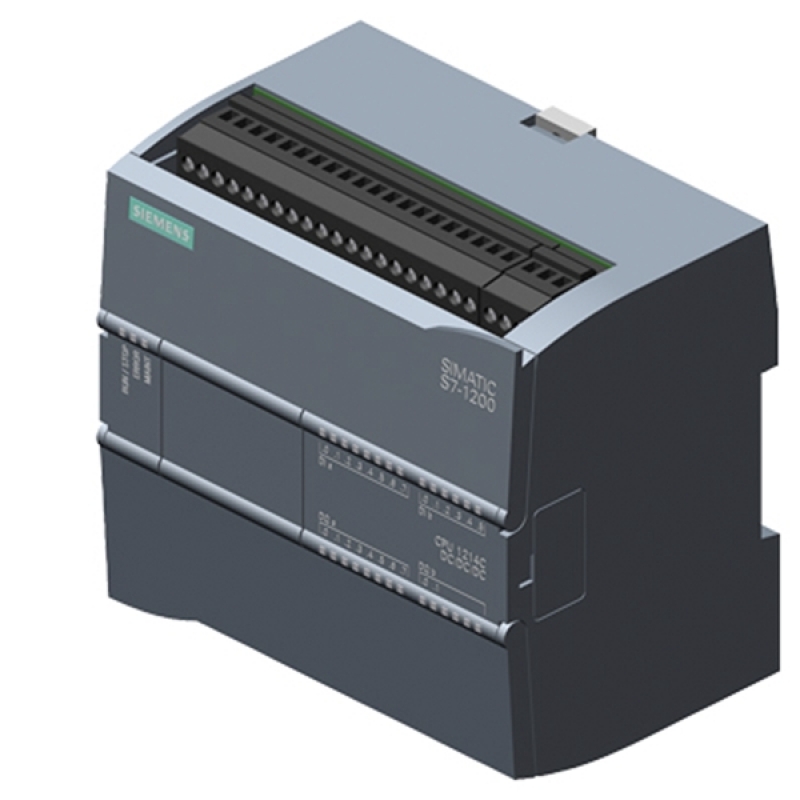

Sterownik PLC, 14 wejść cyfrowych, 10 wyjść cyfrowych, 2 wejścia analogowe 0-10 V oraz 2 wyjścia analogowe 4-20 mA zasilanie 24 V DC, możliwość programowania przez ProfiNET (przewód Ethernet), zapewniona możliwość obsługi regulatora PID i silników krokowych, szybkie liczniki: 2x min. 100kHz, 2x szybkie wyjścia 100kHz, możliwość rozbudowy o 3 moduły komunikacyjne, 1 płytkę sygnałową, 8 modułów wejść/wyjść, zawiera dodatkowy moduł rozszerzeń 8 wejść DI + 8 wyjść DO przekaźnikowych – 1kpl.
Przewód komunikacyjny: 1x Ethernet 1,5 mb.
Oprogramowanie sterownika PLC — licencja edukacyjna jednostanowiskowa, dożywotnia, oprogramowanie zawierające symulator pracy sterownika PLC, dostępne języki programowania: LD, FBD – 1 szt.
Sterownik ma być osadzony na skośnej płycie montażowej wykonanej z blachy ze stali kwasoodpornej, wygiętej z blachy pod kątem 60° z gumowymi nóżkami przeciwpoślizgowymi, wymiary: 350 x 460 mm, wyposażona w 2 szyny DIN oraz korytka, uzbrojenie w przewody 1 szt.
Dodatkowo na płycie ma być zamontowane:
Interfejs sterownika PLC: zasilanie 24 V DC, 8 wejść, wyjść, z taśmą 25-pin, montaż na szynę TH35 – 1 szt.
Interfejs urządzeń wykonawczych: zasilanie 24 V DC, 8 wejść, wyjść, z taśmą 25-pin, montaż na szynę TH35 – 1 szt.
Interfejs we/wy analogowy na 2 we/wy – 1 szt.
Interfejs MixPort pozwalający na podłączenie sterownika do aplikacji z pozycji 17 celem sterowania wirtualnymi obiektami oraz umożliwiający sterowanie urządzeniami z pozycji 1, 2, 3, 4, 5 bezpośrednio z aplikacji z pozycji 17 bez konieczności korzystania ze sterownika PLC. Interfejs dostarczony z własnym zasilaczem na wypadek samodzielnej pracy z oprogramowaniem. Posiada 8 we/wy cyfrowych wyprowadzonych na złącze umożliwiające podłączenie zarówno sterownika, jak i urządzeń. Komunikuje się z komputerem przez złącze USB.
Przewód taśma IDC 25pin 500 mm – 1 szt.
Zasilacz 24 V DC/4A z przewodem – 1 szt.
Przycisk sterowniczy monostabilny: styk NO, montaż na szynę TH-35 – 2 szt.
Przycisk sterowniczy monostabilny: styk NC, montaż na szynę TH-35 – 2 szt.
Przycisk sterowniczy bistabilny: styk NO, montaż na szynę TH-35 – 1 szt.
Przycisk sterowniczy bistabilny: styk NC, montaż na szynę TH-35 – 1 szt.
Zadajnik potencjometryczny sygnału 0-10V, montaż na szynę TH-35 – 1 szt.
Lampka sygnalizacyjna LED: zielona, 24V DC, montaż na szynę TH-35 – 1 szt.
Lampka sygnalizacyjna LED: czerwona, 24V DC, montaż na szynę TH-35 – 1 szt.
Lampka sygnalizacyjna LED: żółta, 24V DC, montaż na szynę TH-35 – 1 szt.
Panel HMI ma być zamontowany w obudowie z blachy kwasoodpornej, z możliwością postawienia na gumowych nóżkach na ławce szkolnej, jak również z możliwością zamocowania do stanowisk. Panel 7”.
Komunikacja ze sterownikiem za pomocą sieci ProfiNET.
W obudowie dodatkowo ma być zamontowany przycisk stop awaryjny oraz dwa przyciski z podświetleniem. Komunikacja przycisków i kontrolek wyprowadzona przez złącze tożsame ze złączami wykorzystywanymi w powyższych interfejsach.
Sterownik PLC, 14 wejść cyfrowych, 10 wyjść cyfrowych, 2 wejścia analogowe 0-10 V oraz 2 wyjścia analogowe 4-20 mA zasilanie 24 V DC, możliwość programowania przez ProfiNET (przewód Ethernet), zapewniona możliwość obsługi regulatora PID i silników krokowych, szybkie liczniki: 2x min. 100kHz, 2x szybkie wyjścia 100kHz, możliwość rozbudowy o 3 moduły komunikacyjne, 1 płytkę sygnałową, 8 modułów wejść/wyjść, zawiera dodatkowy moduł rozszerzeń 8 wejść DI + 8 wyjść DO przekaźnikowych – 1kpl.
Przewód komunikacyjny: 1x Ethernet 1,5 mb.
Oprogramowanie sterownika PLC — licencja edukacyjna jednostanowiskowa, dożywotnia, oprogramowanie zawierające symulator pracy sterownika PLC, dostępne języki programowania: LD, FBD – 1 szt.
Sterownik ma być osadzony na skośnej płycie montażowej wykonanej z blachy ze stali kwasoodpornej, wygiętej z blachy pod kątem 60° z gumowymi nóżkami przeciwpoślizgowymi, wymiary: 350 x 460 mm, wyposażona w 2 szyny DIN oraz korytka, uzbrojenie w przewody 1 szt.
Dodatkowo na płycie ma być zamontowane:
Interfejs sterownika PLC: zasilanie 24 V DC, 8 wejść, wyjść, z taśmą 25-pin, montaż na szynę TH35 – 1 szt.
Interfejs urządzeń wykonawczych: zasilanie 24 V DC, 8 wejść, wyjść, z taśmą 25-pin, montaż na szynę TH35 – 1 szt.
Interfejs we/wy analogowy na 2 we/wy – 1 szt.
Interfejs MixPort pozwalający na podłączenie sterownika do aplikacji z pozycji 17 celem sterowania wirtualnymi obiektami oraz umożliwiający sterowanie urządzeniami z pozycji 1, 2, 3, 4, 5 bezpośrednio z aplikacji z pozycji 17 bez konieczności korzystania ze sterownika PLC. Interfejs dostarczony z własnym zasilaczem na wypadek samodzielnej pracy z oprogramowaniem. Posiada 8 we/wy cyfrowych wyprowadzonych na złącze umożliwiające podłączenie zarówno sterownika, jak i urządzeń. Komunikuje się z komputerem przez złącze USB.
Przewód taśma IDC 25pin 500 mm – 1 szt.
Zasilacz 24 V DC/4A z przewodem – 1 szt.
Przycisk sterowniczy monostabilny: styk NO, montaż na szynę TH-35 – 2 szt.
Przycisk sterowniczy monostabilny: styk NC, montaż na szynę TH-35 – 2 szt.
Przycisk sterowniczy bistabilny: styk NO, montaż na szynę TH-35 – 1 szt.
Przycisk sterowniczy bistabilny: styk NC, montaż na szynę TH-35 – 1 szt.
Zadajnik potencjometryczny sygnału 0-10V, montaż na szynę TH-35 – 1 szt.
Lampka sygnalizacyjna LED: zielona, 24V DC, montaż na szynę TH-35 – 1 szt.
Lampka sygnalizacyjna LED: czerwona, 24V DC, montaż na szynę TH-35 – 1 szt.
Lampka sygnalizacyjna LED: żółta, 24V DC, montaż na szynę TH-35 – 1 szt.
Panel HMI ma być zamontowany w obudowie z blachy kwasoodpornej, z możliwością postawienia na gumowych nóżkach na ławce szkolnej, jak również z możliwością zamocowania do stanowisk. Panel 7”.
Komunikacja ze sterownikiem za pomocą sieci ProfiNET.
W obudowie dodatkowo ma być zamontowany przycisk stop awaryjny oraz dwa przyciski z podświetleniem. Komunikacja przycisków i kontrolek wyprowadzona przez złącze tożsame ze złączami wykorzystywanymi w powyższych interfejsach.
